ТЕМА 1 ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ К АЭРОФОТОСЪЕМКЕ (2 часа)

Цель работы: ознакомится с методикой расчета элементов плановой аэрофотосъемки.

Задание: провести расчет элементов плановой аэрофотосъемки согласно индивидуального задания, выдаваемого преподавателем.

1 Расчет элементов плановой аэрофотосъемки

Одним из важнейших процессов в подготовительных работах является расчет элементов аэрофотосъемки. Расчет элементов аэрофотосъемки проводится в лабораторных условиях на земле по следующим параметрам:

Н – высота полета (м);

В – базис фотографирования (м);

D – расстояние между маршрутами (м);

N – число маршрутов (шт.);

n – число аэрофотоснимков в одном маршруте (шт.);

nx – общее число аэрофотоснимков за съемку (шт.);

t – максимальная выдержка (сек.);

Т – интервал между экспозициями.

Для расчета всех параметров необходимо получить плановое задание, которое приведено в таблице 1.

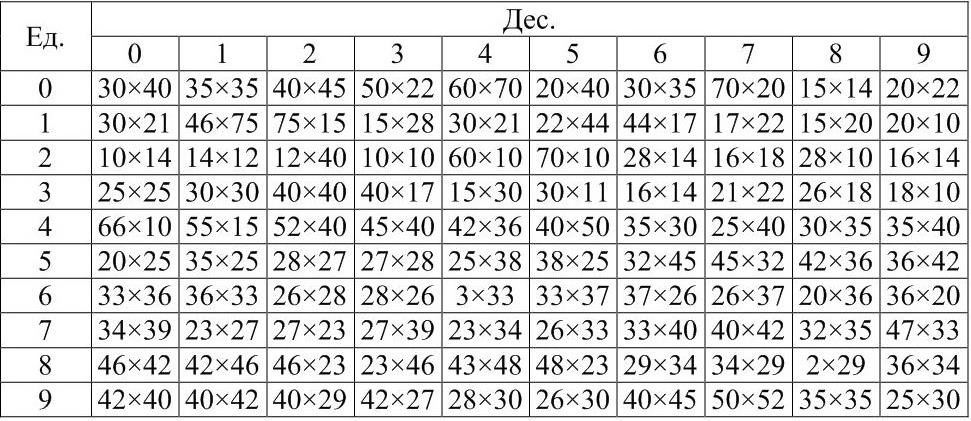

Таблица 1 – Размер площади подлежащей съемке (длина (А)?ширина (С), км)

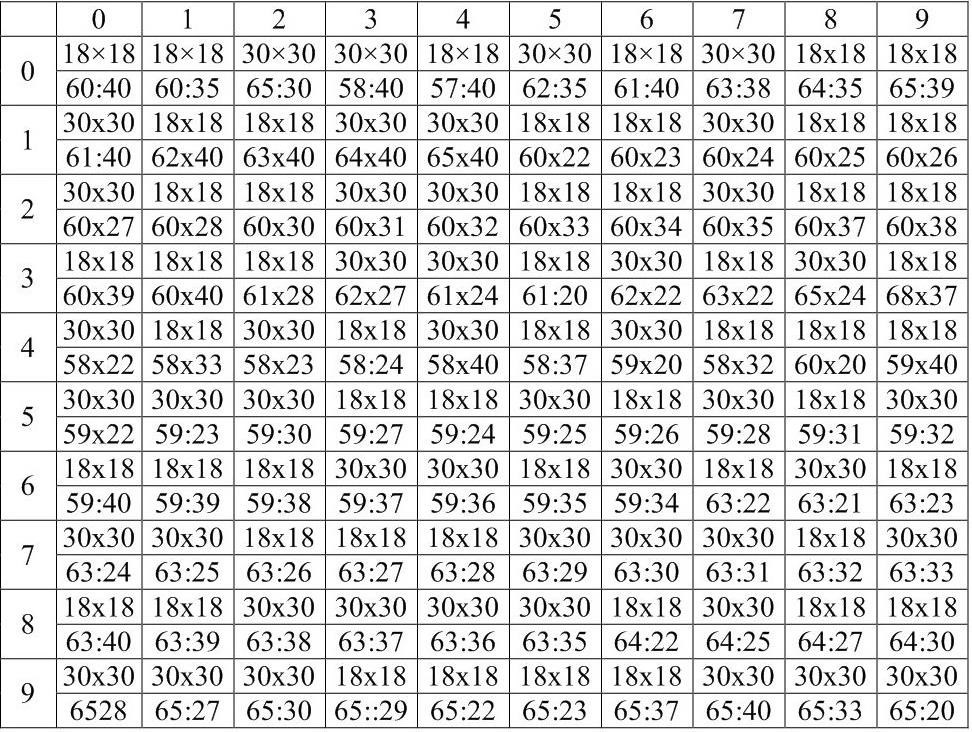

Таблица 2 – Формат снимков (см х см) и их продольное (dх) и поперечное (dу) перекрытие (%)

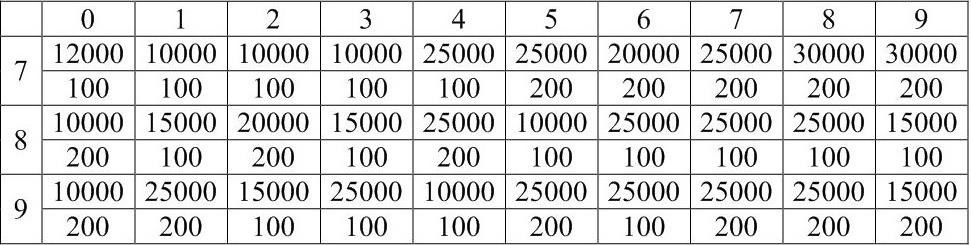

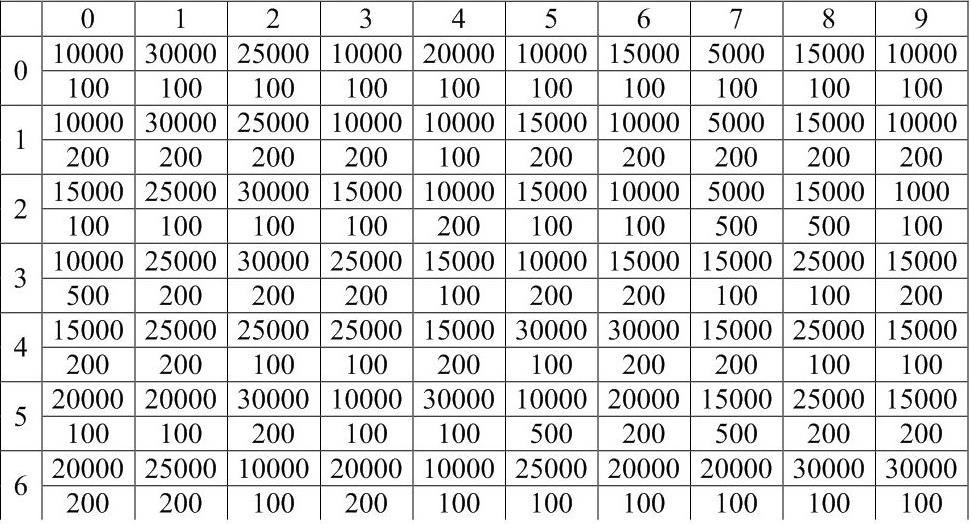

Таблица 3 – Масштаб съемки (m) и фокусное (fк) расстояние (мм)

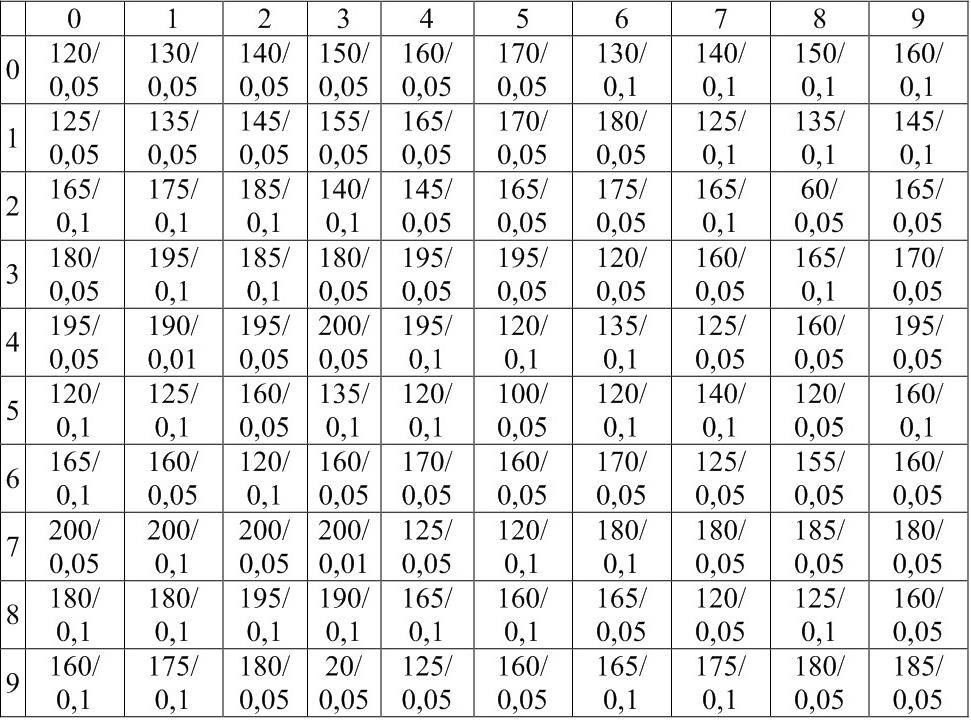

Таблица 4 – Скорость полета самолета (км/час) и допустимый линейный сдвиг (?) изображения (мм)

Все расчеты проводятся по следующим формулам:

H = f _k ? m, (1)

где: Н – высота полета;

f_k – фокусное расстояние;

m – масштаб снимка.

где: В – базис фотографирования;

d_x – продольное перекрытие;

l – длина стороны снимка.

где: D – расстояние между маршрутами.

где: N – число маршрутов;

С – ширина участка.

где: n – число аэроснимков в одном маршруте;

А – длина маршрута.

n x= N * n , (6)

где: n_x – общее количество аэрофотоснимков за съемку.

где: ? – допустимый линейный сдвиг изображения;

V – путевая скорость самолета (м/сек);

t – максимальная выдержка.

T=V/B, (8)

где: В – базис фотографирования;

V – скорость самолета.

По окончанию расчета элементов плановой аэрофотосъемки заполняется бланк-задание на летно-съемочный процесс в виде таблицы 5.

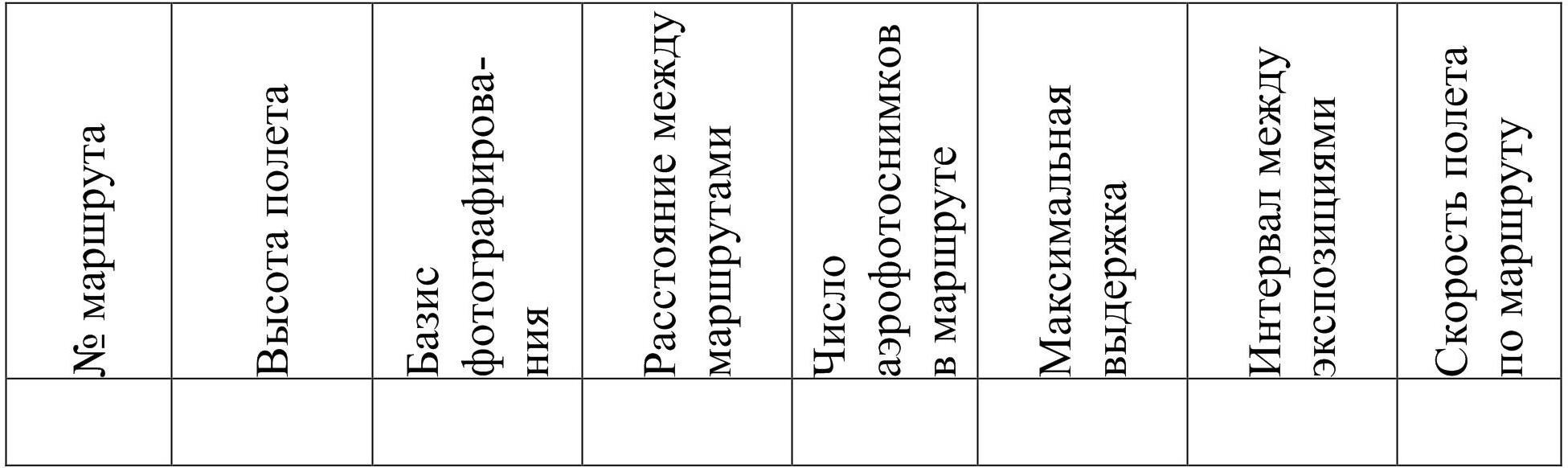

Таблица 5 – Бланк-задание на летно-съемочный процесс

Контрольные вопросы

1. Перечислите основные параметры расчета элементов аэрофотосъемки.

2. Как определяется масштаб аэрофотоснимка?

3. С какой целью вводятся продольные и поперечные перекрытия на аэрофотоснимках?

4. От чего зависит количество маршрутов аэрофотосъемки?

5. Какие существуют форматы аэрофотоснимков?
